semtex tov asm diy mod.

[R-ond]

ik heb t een en ander zitten lezen ,...en ben erg gecharmeerd van de specs van sem like synths sync en dual filters ,...
ook toch wel makkelijkheid en uiteindelijk de klank van de synth ,...mooi filter,..allebei zijn ze sem clonen maar

bv levka ...wat is het eigenlijke verschil
welk model is beter in wat tov van de ander ???
en waarom heb jij voor de semtexgekozen
semtex
https://www.synthforum.nl/forums/showthread.php?s=&threadid=52154

asm
http://home.swipnet.se/cfmd/synths/friends/stopp/


Spec's
Circuit board dimensions 11" by 4.9"
Power requirements -15 Volts, Ground and +15 Volts
VCO inputs 6 frequency
2 linear FM
2 pulse width
1 sync
outputs 1 sawtooth
1 rectangular
VCF inputs 4 cutoff CV+
1 cutoff CV-
4 signals in
1 Q pot in
outputs 1 lowpass
1 bandpass
1 highpass
1 notch
1 Q pot out
VCA inputs 1 +signal in
1 -signal in
3 amplitude control CV
outputs 1 output
ADSR inputs 1 gate in
6 pot connections
outputs ADSR out
LFO inputs 1 rate input
LFO outputs 1 triangle out
1 square out
Noise Source outputs 1 White noise out
1 Pink noise out
1 Random voltage out
Glide buffer inputs 1 CV in
1 glide pot in
outputs 1 glide pot out
1 CV out



[mono-poly]

Ik verwacht binnenkort een review te kunnen plaatsen van een echte Sem.
Maar ook van een ASM-1.

Trouwens lekker goed leesbaar zo je post ron



[RednoiZ]

dat asm spul lijkt me wel interesant!!

dat asm spul lijkt me wel interesant!!



[etaoin]

Re: dat asm spul lijkt me wel interesant!!

Re: dat asm spul lijkt me wel interesant!!

Origineel geplaatst door RednoiZ

Warm de soldeerbout maar vast op
http://www.elby-designs.com/asm-2/others/kits.htm



[RednoiZ]

en niet duur zeg..

en niet duur zeg..

dat valt reuze mee!!!Goede tip,dank je!!



[R-ond]

Re: Re: dat asm spul lijkt me wel interesant!!

Re: Re: dat asm spul lijkt me wel interesant!!

Origineel geplaatst door etaoin
Warm de soldeerbout maar vast op
http://www.elby-designs.com/asm-2/others/kits.htm

wat moet je nou bestellen ,..asje de print en onderdelen wilt hebben ,..?


ASM-2
A single-pcb Analogue Synthesiser. An enhanced version of the popular ASM-1

ASM-2 PCB € 29,64
Latest enhanced version of the original ASM-1
ASM-2 Component Kit € 217,58
Full set of PCB Components (does NOT include front panel components nor pcb)
ASM-2 IC Socket Kit € 27,86




Set of machine-turned pin IC Sockets for the ASM-2




ASM-2 Crimp Connector Kit € 13,64




A set of 0.1" header/socket/crimp connectors for the ASM-2




ASM-2 Screw Terminal Kit € 110,86




A set of 0.1" Screw Terminal connectors for the ASM-2




ASM-2 Special Components Kit € 42,69




A set of harder-to-get components for the ASM-2 (not required when purchasing the ASM2-Component Kit)




ASM-2 Documentation € 8,89




Hard-copy printouts of the ASM-2 Manual and Schematics (all included on the CD-ROM)




ASM-1 Component Kit € 136,36








ASM-1 IC Socket Kit € 11,86








Elby Designs Support CDROM € 5,93




Contains all schematics and manuals in PDF format







SF



[mono-poly]

Wat ASM-1 samples.
Dit moet dus met de ASM-2 ook haalbaar zijn.

http://s63.yousendit.com/d.aspx?id=2K6VZM3FLAUE93RESYX8IJ9GGE
http://s63.yousendit.com/d.aspx?id=2I9KXP2AZGY7J0D16HJST10YAL
http://s63.yousendit.com/d.aspx?id=0KECLMS99BO0M3H7MGTFMSXUL9
http://s63.yousendit.com/d.aspx?id=3NHXPK6QHSYL61QFA5Z8N37DOS
http://s63.yousendit.com/d.aspx?id=10FHRX6RYVANE2GPKEF9R9HYUF
http://s63.yousendit.com/d.aspx?id=0AKS2AJCSB4GM1RGPDYLV30AUR
http://s63.yousendit.com/d.aspx?id=2PGJY55FA63QN20WM26NCUPRL0
http://s63.yousendit.com/d.aspx?id=2VMFES0VDNMTA2V1VZSZ2H6X81



[Jena_mu6]

1 HEEL groot voorbeeld van de Semtex..............................

Hij is helemaal af,getest, werkend en netjes afgewerkt.

Het moeilijkste en het duurste van diy is een mooie nette profesionele afwerking.........vind ik.

Dus een mooi panel, mooie kast, mooie..........is duur en moeilijk



[mono-poly]

Je heb gedeeltelijk gelijk Jean.
Maar een ASM-1 kost geen drol en solderen valt ook wel mee.
En een panel kan je zo laten zeefdrukken of bij schaeffer laten maken.
Maar de meeste zijn te krenterig voor het laatste.



[mono-poly]

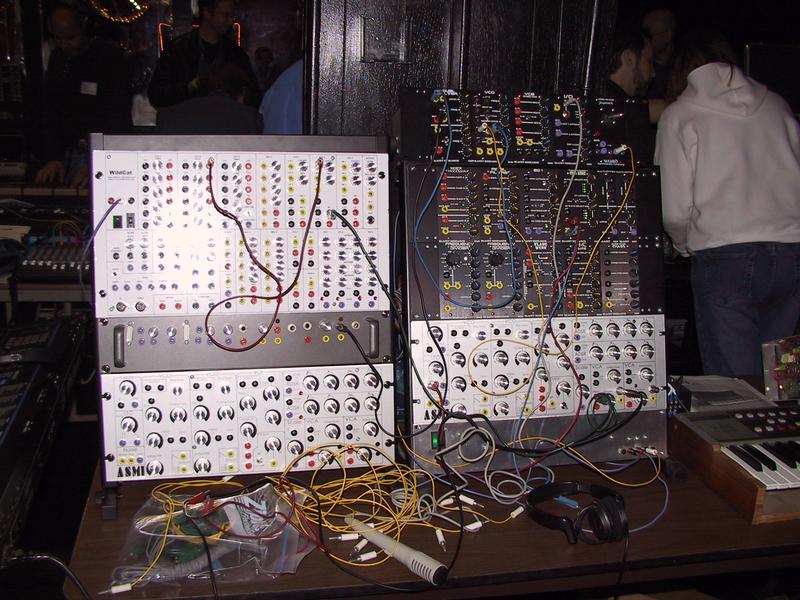

laat deze maar is op een zilvere panel drukken 19 inch.


2 asm1 synths met die panel layout.



[ez`]

Origineel geplaatst door mono-poly
laat deze maar is op een zilvere panel drukken 19 inch.


2 asm1 synths met die panel layout.

is het eigenlijk mogelijk om zo'n layout-jpg/gif om te zetten naar een .fpd bestand - een bestand wat je in schaeffer's Front Panel Designer kan importeren en bewerken? ik zit er namelijk aan te denken om een as m te gaan bouwen (om de bovenste helft van jouw kast, monopoly, op te vullen; de onderkant is nu gevuld met een microwaveXT en een sherman) met wat mods, in plaats van een PAIA 9700 systeem (PAiA geeft opeens geen antwoord meer op mails, dus mn bestellingen worden ook opeens niet meer doorgevoerd). en dan wil het bovenstaande design voor het front panel gebruiken, met wat kleine aanpassingen - dus, kan ik dat in Front Page Designer doen, of kan ik beter die gif/jpgs aanpassen met photoshop en dan naar schaeffer sturen..?



[R-ond]

Origineel geplaatst door mono-poly
Je heb gedeeltelijk gelijk Jean.
Maar een ASM-1 kost geen drol en solderen valt ook wel mee.
En een panel kan je zo laten zeefdrukken of bij schaeffer laten maken.
Maar de meeste zijn te krenterig voor het laatste.

iidd-eerlijk gezegd vindt ik solderen leuk

maar ik maak een nieuwe draad aan want er is niet soo veel over de asm wel semtex ready too go
https://www.synthforum.nl/forums/showthread.php?s=&threadid=72051


maar zelfbouw
top app....deze zeg
en nu ook een asm 2
dat plaatje

dat plaatje mp van dat witte front erg mooi [of ist silver plate front?]



[R-ond]

deze man heeft er ook een fyn werkje van gemaakt http://me.ineptum.home.comcast.net/asm-1/#panel

op zich ook ok hoor net s de semtex de knobs left & patchin rechts ...
met mini jacks ietsje minder last van ,... in de weg zitten,...
[ik geloof dat mn ...aanstaande banana wordt?]



[R-ond]

kvindt dit design wel t mooist meer mod. mnder synth design ...matrix = cool http://m.bareille.free.fr/asm1/asm1x_mx.htm
